42)Lunar Charts and Mosaics, Arago, St. Louis, United States Air Force, 1966 (AIC (series)-60 C)
La serie delle Apollo Intermediate Charts (AIC) fu realizzata per fornire le mappe dei luoghi d'atterraggio degli Apollo con una scala doppia rispetto alla serie LAC. La prima mappa (Reinhold 58D) fu pubblicata nel marzo 1965, la ventesima e ultima mappa un anno dopo. La serie AIC utilizza per i quadranti gli stessi numeri della serie LAC, divisi in ulteriori quattro sezioni denominate con le lettere da A a D. La maggior parte delle mappe è basata sulle medesime fotografie usate per la serie LAC, ma questa volta si poté approfittare delle immagini raccolte dal Ranger VIII prima che si schiantasse sulla Luna il 20 febbraio 1965. Arago è il nome assegnato alla sezione C del quadrante 60, la quale cartografa la regione del Mare Tranquillitatis (Mare della Tranquillità) dove tre anni più tardi sarebbe atterrato l'Apollo 11.

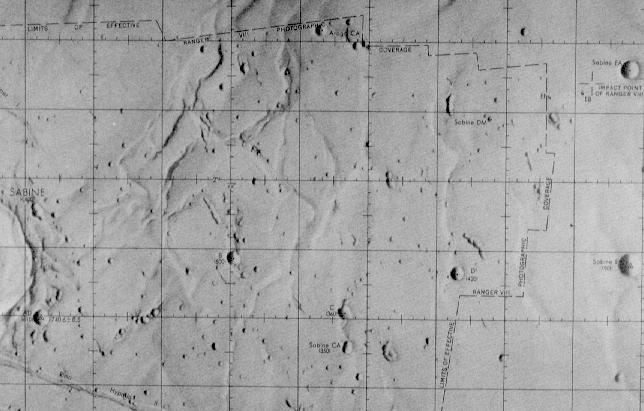

L'illustrazione è un dettaglio del quarto in basso a destra della carta. Il limite di copertura delle fotografie del Ranger VIII è indicato dalla linea tratteggiata: la carenza di dettagli fuori da questo confine è la prova dei limiti incontrati dalle sia pure migliori fotografie scattate da Terra. La Tranquillity Base fu stabilita appena a sinistra della lettera "O" della frase "Limits Of Effective" in basso a destra. I tre piccoli crateri che si trovano in basso al centro - Sabine B, D ed E - furono ribattezzati Collins, Aldrin e Armstrong dopo l'atterraggio dell'Apollo 11.
